HWSD-陀螺仪模块

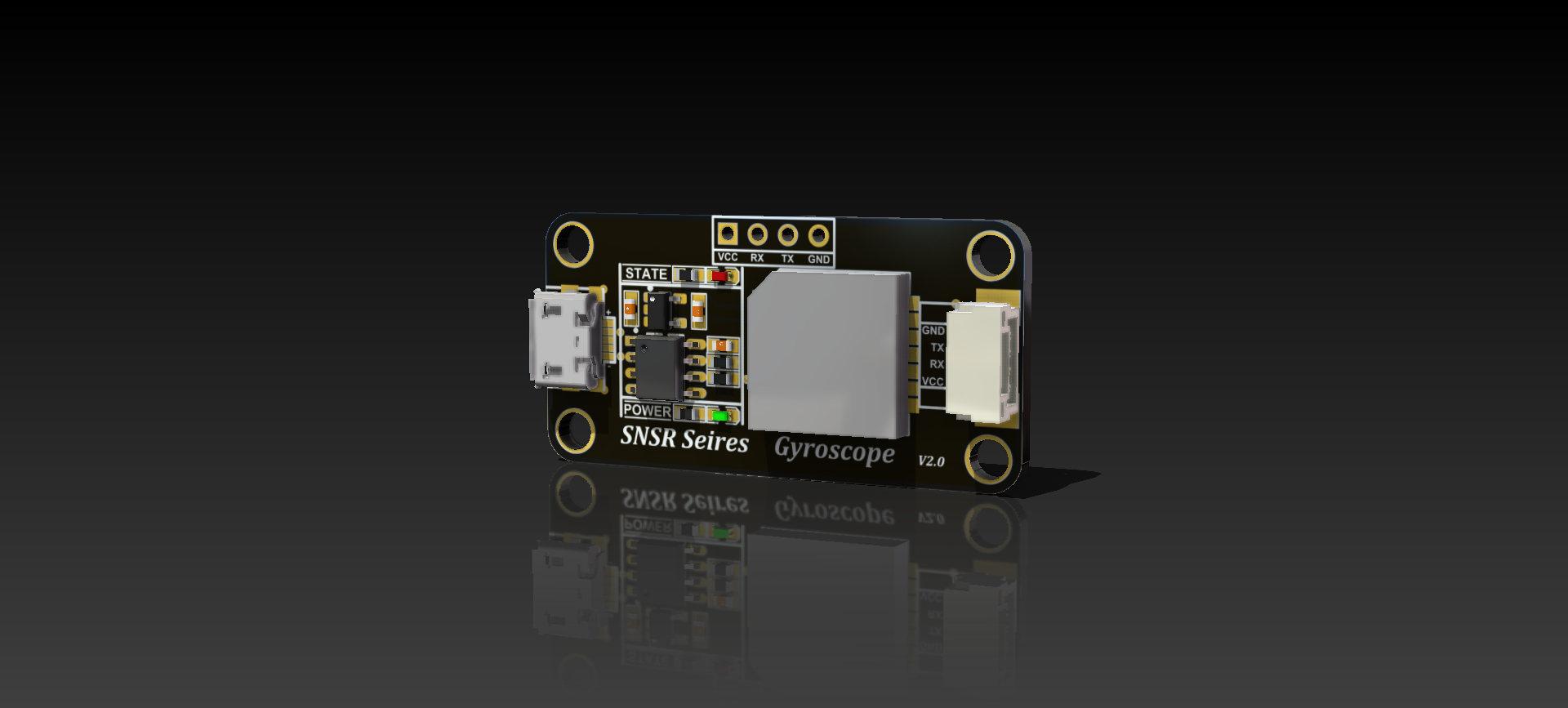

概念图
原理图
功能说明
模块板载HI229/HI226（9轴/6轴）陀螺仪，5V电源供电；
LED指示电源（红）和数据发送（绿）；
上位机使用Uranus通过USB接口进行调试。
机械参数
| type | gyroscope | |
|---|---|---|
| unit | mm | mil |
| space length | 40.00 | 1574.80 |
| board length | 40.00 | 1574.80 |
| fixing length | 34.92 | 1374.80 |
| space width | 20.00 | 787.40 |
| board width | 20.00 | 787.40 |
| fixing width | 14.92 | 587.40 |
| space thick | 6.00 | 236.22 |
| board thick | 1.60 | 62.99 |
| fixing hole | 3.00 | 118.11 |
