HWSD-核心板

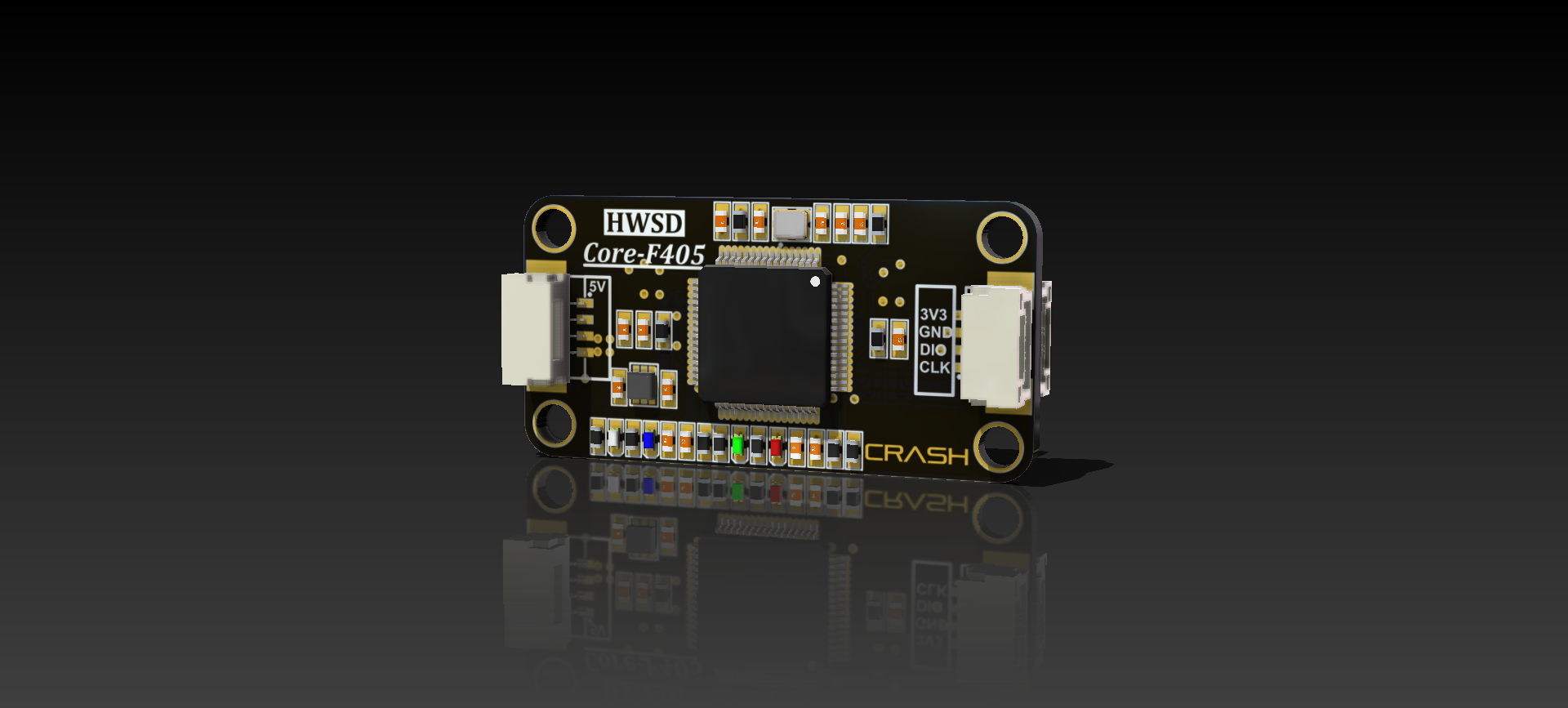

概念图
原理图
功能说明
核心板舍弃了主控板所有IO接口，只保留烧录、CAN1、CAN2、USART2、USART3、UART5、I2C2 7个功能接口，将整板尺寸压缩到20mm*40mm。
机械参数
| type | F405-Core | |
|---|---|---|
| unit | mm | mil |
| space length | 40.00 | 1574.80 |
| board length | 40.00 | 1574.80 |
| fixing length | 34.92 | 1374.80 |
| space width | 20.00 | 787.40 |
| board width | 20.00 | 787.40 |
| fixing width | 14.92 | 587.40 |
| space thick | 10.18 | 400.79 |
| board thick | 1.60 | 62.99 |
| fixing hole | 3.00 | 118.11 |
